Popis

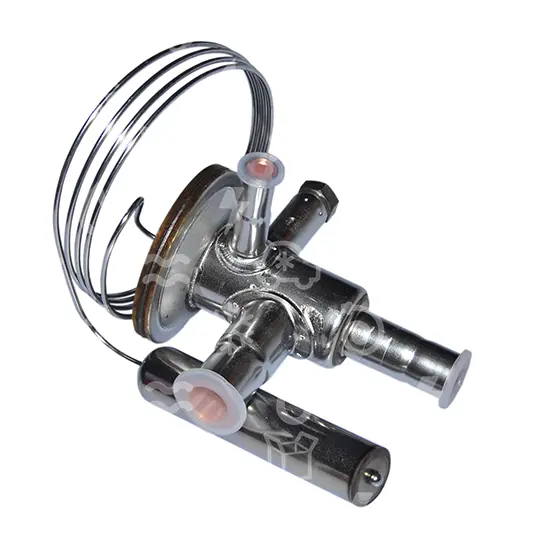

068U4530 - TCHE, ventil expanzní pro horké páry, bypass Danfoss TCHE, rohový, 068U4530, R134a/R513A, rozsah: -1 / +12 [°C], vyrovnání: 6 [mm] ODF, délka kapiláry: L = 0,9 [m], připojení pájecí: 10 x 12 x 6 [mm] ODF, max. provozní tlak: 45,5 [bar], hmotnost: 0,18 [kg]
| Brutto hmotnost | 0.195 Kilogram |
| Čistá hmotnost | 0.178 Kilogram |
| Volume | 0.5 Liter |
| EAN | 5702428036016 |
| China RoHS compliance | Yes exceed limitations |
| Chladivo (Chladiva) | R134a/R513A |
| EU RoHS compliance | Yes with exemptions |
| EU RoHS exemption clause | 6(a), 6(c) |
| Formát balení | Průmyslové balení |
| In scope of WEEE and contain batteries | No |
| Kapilární trubice [mm] | 900 mm |
| kapiláry [in] | 35 in |
| Kategorie | Art. 4, par. 3 |
| Materiál přípojek | Bimetal: Ocel/měď |
| Materiál těla | Nerezová ocel |
| Max. provozní tlak [bar] | 45.5 bar |
| Max. provozní tlak [psig] | 660 psig |
| Množství na formát balení | 45 pc |
| Nastavení přehřátí | Nastavitelný |

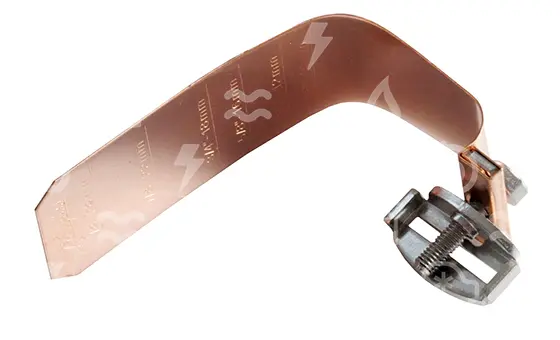

| Náhradní díly v ceně | Pásek tykavky |
| Product Name Description | Regulátor obtoku horkého plynu |
| Produktová skupina | Press. and temp. regul. valves |
| Příslušenství produktu | Příslušenství TXV |
| Rozsah teploty [°C] [max.] | 12 °C |
| Rozsah teploty [°C] [min.] | -1 °C |
| Schválení | EAC
LLC CDC TYSK |
| SCIP dossier no. | 07795324-de66-41b2-9761-afe6640e393c |
| SCIP dossier product name | TU/TC - Thermostatic expansion valve |
| Servisovatelný | Ne |
| Seznam látek pro případné zahrnutí do přílohy XIV nařízení REACH | Lead (CAS no. 7439-92-1) |
| Skupina kapaliny | 2 |
| Směr | Rohový |
| Směr proudu | Jednosměrný průtok |
| SS [°C] | 2 °C |
| Statické přehřátí (SS) [°F] | 3.6 °F |
| Teplotní rozsah [°F] [Max] | 54 °F |
| Teplotní rozsah [°F] [Min] | 30 °F |
| Totožný výrobek | 068U4578 |
| Typ | TCHE |
| Typ kompenzační přípojky | Pájení, ODF |
| Typ vstupního připojení | Pájení, ODF |
| Typ výstupního připojení | Pájení, ODF |
| UK RoHS compliance | Out of scope |
| Ukazatel směru proudu | Laserem gravírovaná jednosměrná šipka |
| Velikost kompenzační přípojky [mm] | 6 mm |
| Velikost přípojky [mm] | 10 mm |
| Velikost trysky | 3 |
| Vyrovnání tlaku | Externě vyrovnáno |
| Výkon trysky [kW] | 2.6 kW |
| Výkon trysky [TR] | 0.75 TR |
| Výstup - rozměr [mm] | 12 mm |
