modul komunikační, venkovní jednotky ASGE - xxAIN, ASGE-xxAIN-3 WK

SCMI-01.4;Komunikační modul

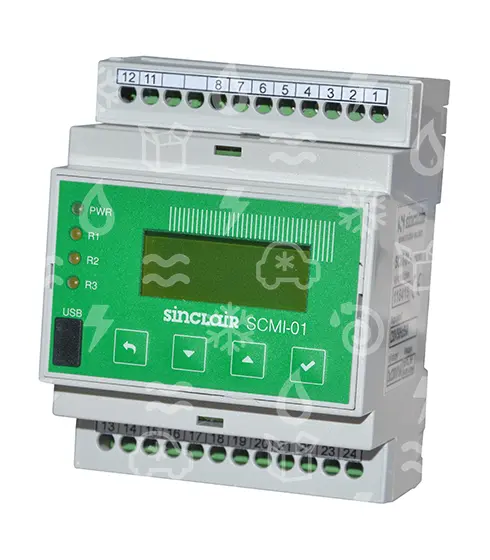

Komunikační modul SINCLAIR SCMI-01.4, umožňuje řízení samostatné venkovní jednotky ASGE-xxBI nebo ASGE-xxBI-3 ze série UNI SPLIT, které mají chladivo R32.
Umožňuje nastavení režimů:
    1.autonomní řízení podle tlaku pro chlazení (odpařovací teploty)
    2.autonomní řízení teploty pro chlazení a topení (jako podřízená jednotka)
    3. omezení vypařovací teploty na -10°C
    4.podřízená jednotka (0-10V) pro chlazení i topení3

V režimu podřízené jednotky pracuje jako konvertor mezi řídícím systémem a venkovní jednotkou. Výkon kompresoru venkovní jednotky řídí pomocí sériové linky podle hodnoty napětí 0 až 10 V z externího řídícího systému. Modul je napájen napětím 220–240 V / 50 Hz .Pro ovládání venkovní jednotky je opatřen sériovým komunikačním kanálem o rychlosti 9600 bit / sec doplněném o obvody napájení komunikačních obvodů venkovní jednotky. Pro ovládání dalších zařízení obsahuje tři relé s nastavitelnou funkcí se spínacím kontaktem 230 V / 2 A. Mimo to má modul dva binární vstupy s TTL úrovní. Jeden napěťový vstup 0 až 10 V / 100 kΩ, jeden proudový vstup 4 až 20 mA a dva vstupy pro odporové teploměry 10 kΩ (ß = 3435).
